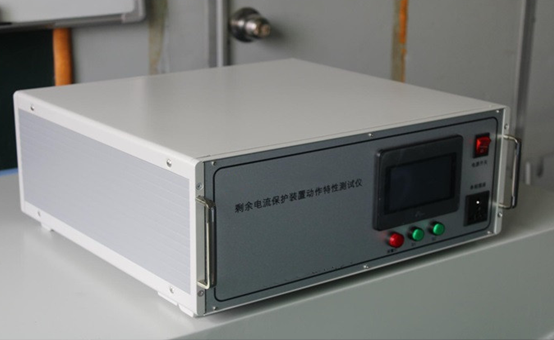

剩余電流保護裝置動作特性測試儀
剩余電流保護裝置動作特性測試儀
一、概述
剩余電流動作特性測試儀是按照標準國家標準IEC61851-1：2017-02，第3.0版 電動汽車導電充電系統第1部分：一般要求 第8.5章節的要求制作的，它是專門用于小型漏電斷路器動作特性的自動校驗。儀器以ARM-7高速處理器為核心，配以高速真有效值A/D轉換器和帶市電跟蹤的DSS正弦信號發生器及功率放大器，儀器自動輸出電流，可進行動作電流、動作時間等試驗項目，是漏電斷路器校驗的理想設備。
二、功能特點
24位高速高精度真有效值AD轉換，對動作電流及電壓進行精確采樣
高速處理器對動作時間進行精確采樣
支持標準Modbus-RTU通訊協議
支持常規產品動作電流快速選擇及非常規產品動作電流單獨設置
32位嵌入式處理器，高速處理大量通訊數據
RS232/485全速率異步串行通信接口，最大波特率可達115200bps
輸入輸出信號隔離保護，工作安全
軟硬件看門狗WDT設計，保證系統穩定
配置參數存儲于flash存儲器，掉電不丟失，永久保存
軟硬件抗干擾設計，可適應電磁環境較為惡劣的場合
三、技術參數
工作電源：AC220V±10%。
工作功耗：最大500W。
顯示屏：采用4.3寸彩色觸摸屏
電流、電壓顯示精度：1%；電流分辨率0.1mA；電壓辨率0.1V。
電流輸出范圍：AC：0~400mA,
樣品電源由外部輸入：三相0~380V.（電源為充電樁，用戶自備）
計時精度：5mS，分辨率1mS。
A型相位選擇：0度(500mA)、90度(500mA)、135度(300mA)
A型極性選擇：正極、負極、正極+DC6mA、負極+DC6mA。
工作環境：-20～70℃，90%RH（無凝結）。
存儲環境：-30～75℃，90%RH（無凝結）。
外型尺寸：40*42*34(L×W×H，cm)。
重量：約60kg。
