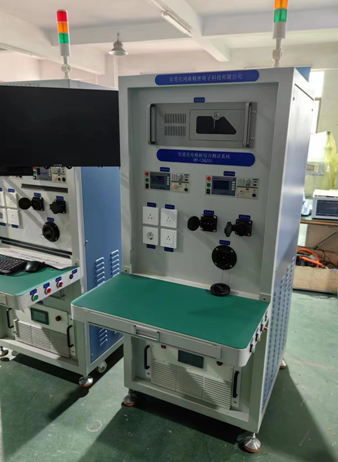

HHAT-6000C美標歐標直流充電樁測試儀

產品概述：

這是一款專門用于美標歐標電動汽車直流充電樁檢測裝置，測試儀真實模擬

充電過程和各種故障，避免用電動汽車實車檢測裝置帶來的測試使用不方便、

測試內容不全面、無法模擬真實故障、車輛動力電池充放電耗時耗力、頻繁

充電導致電池壽命縮短等問題，同時可避免充電故障導致測試車輛損壞。主要

應用于美標直流充電樁產品調試及功能驗證，基于美標協議IEC61851、

SAEJ1772-2017開發，應用于美標充電設施制造商對美標電動汽車直流充電樁，

進行前期研發調試，出廠測試等。

產品特點：

采用8U模塊化設計；

參照IEC61851、SAEJ1772-2017開發充電樁協議；

上位機軟件，可保存通訊報文數據。

產品功能：

標準的美標電動汽車傳導充電用直流充電車輛插座（1000V300A）；

帶專用校準端子，可使用多種方法進行檢定；

預備大功率輸出負載接口，方便連接負載設備（滿足1000A鏈接）

車輛控制導引電路模擬功能，真實模擬車輛充電過程。

槍座數量

1 路   （DC 1000V 300A ）

檢測對象

HHAT-6000C直流充電樁

工作電源

220VAC±10%，50Hz

通信接口

RS232轉USB*2（上端為報文采集口，下端為測試主板通訊口）

外擴負載

≤700A

尺寸，重量

L476.5*W483*H355.5mm，15kg

是否帶上位機軟件

是

產品尺寸，重量

L580*W440*H285mm，15KG
