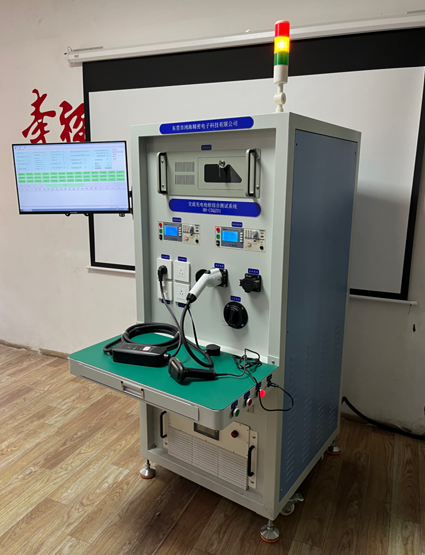

HHAT-7000交流充電槍樁綜合測試系統
HHAT-7000交流充電槍樁綜合測試系統
一、概述：
根據新國標 GB/T 18487.1-2015、IEC 62196-2-2016、SAE J1772-2017 等標準專門開發的
自動化智能測試檢測系統，該測試系統適用于國標充電槍/樁標準的充電傳導功能檢測與驗證，可廣泛用于研發設計及生產出廠檢測。
設備特點：操作臺按人體工學進行設計，該系統軟件具有一鍵測試，測試流程參數可靈活配置，
其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據的追溯，可連 MES 系統。
二、技術參數
適用產品：充電槍/充電樁，單相產品; 滿足標準：國標、歐標、美標；
工作電壓：單相 AC220V;
負載電流：1~40A連續可調;
測試工位：1工位
三、系統參數
序號 | 名稱類別 | 電氣參數 | 備注 |
1 | 額定輸入 | 單相輸入220V ±10% 50/60Hz ±5% | |
2 | 額定輸出 | 0.0V～300.0V 0~40A | |
3 | 負載 | 單相回饋式負載 | |
4 |
量測精度 |
電壓、電流、功率 量測精度 ≤1% | |
5 | 絕緣耐壓測試 | ACW:0-5000V/12mA DCW:0-6000V/6mA IR:0-1000V/9999MΩ | |
6 | 供電充電接口 | 國標/ 標準插座/槍座 | |
7 | 工業電腦 | 英特爾 i3 三代 4+128G 包含無線鍵盤+鼠標 USB 無線網卡 | |
8 | 掃碼器 | USB 接口 | |
9 | 尺寸 | 約高 1850mm*寬 750mm*深 1200mm |
四、軟件
該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測
試數據的追溯，操作臺按人體工學進行設計，設備可進行自檢。
1.操作軟件采用中文界面，簡單易學；
2.電腦化操作，所有測試一次完成;
3.可與MES系統相連;
4.可掃碼測試；
5.測試完成可打?。?/span>
6.測試數據可追溯性；
7.測試數據可以自動保存為EXECL文檔，并能列印單一顆產品的數據報告；
五、測試項目
序號 | 測試類別 | 測試項目 | 備注 |
1 |
安規測試 | 介電強度測試 | |
2 | 絕緣電阻測試 | ||
3 |
電阻測試 | PE 導通電阻測試 | |
4 | 槍頭電阻 | ||
5 | 靜態功耗測試 | 待機功耗測試 | |
6 | 繼電器粘連測試 | 繼電器粘連監測試驗 | |
7 |
充電互操作性測試 | 連接確認測試 | |
8 | 充電準備就緒測試 | ||
9 | 啟動和充電階段測試 | ||
10 | 正常充電結束測試 | ||
11 | 充電連接控制時序測試 | ||
12 | 控制導引測試(頻率/占空比/上升/下降等) | ||
13 | CC 斷線測試 | ||
14 | CP 斷線測試 | ||
15 | CP 接地測試 | ||
16 | 保護接地導體連續性丟失測試 | ||
17 | 輸出過流測試 | ||
18 | 斷開開關 S2 測試 | ||
19 | CP 回路電壓限值測試 | ||
20 |
功能保護測試 | 接地保護測試 | |
21 | 過流保護測試(一段過流/二段過流) | ||
22 | 欠壓保護測試(欠壓保護/欠壓恢復) | ||
23 | 過壓保護測試(過壓保護/過壓恢復) | ||
24 | 漏電保護測試(AC 型/A 型漏電) | ||
25 |
其它測試 | 燈語測試 | |
26 | 輸出 L/N/PE 線序?qū)y試 | ||
27 | 急停開關測試 |
注：上述檢測項目僅供參照，以客戶實際要求為準
