HH-24氣密性檢測儀

HH-24氣密性檢測儀

一、概述及檢測方法

   產品概要

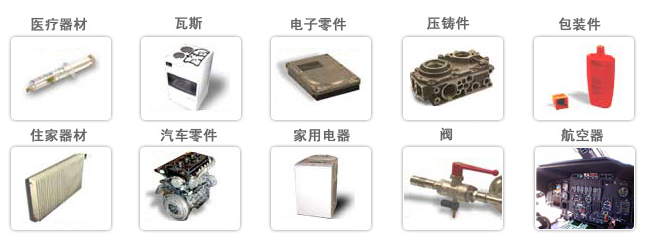

 HH-24東莞市鴻海精密電子科技有限公司研發推出的一款高性價比氣密性測試儀，具有高精度、測試功能，數據通迅功能，測試數據保存，測試數據U盤導出等功能。HH－24以其結構簡單、操作方便、經濟實用廣泛應用于產品零部件的密封性檢測。應用范例如下圖。

檢測原理

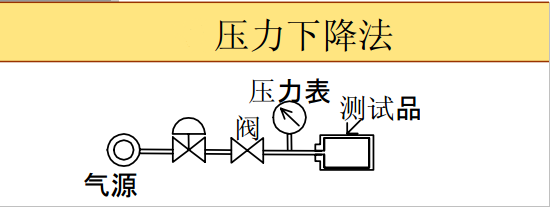

　  HH-24氣密性檢測儀將控制壓力精確的壓縮空氣(負壓)輸入到被測容器，然后切斷充氣回路。如果被測容器有泄漏，則容器內壓力會降低，當壓力低于設定值時，儀器會報警。
　  示意圖如下：

檢測方法：

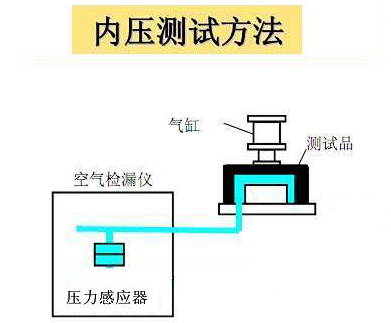

內壓測試法：適用于所有開口可充氣的容器的大小泄漏檢測

通過外部夾具密封工件，是被測工件形成獨立的密封內腔。往被測工件內充入內壓縮空氣或抽真空。通過檢測工件內壓力變化來判斷工件是否合格。

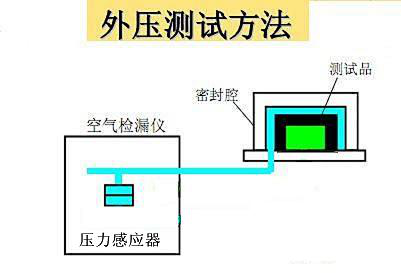

壓測試方法：適用于完全密封無法充氣的容器的大小泄漏檢測

對罩在工件外部的密封腔加壓或抽真空。通過檢測密封腔的壓力變化來判斷工件是否合格

系列型號及其參數：如下表
