溫控型電池短路試驗機

一、產品名稱：溫控型電池短路試驗機

二、產品型號：HH-203W

三、產品概述：
   本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。

四、滿足標準：
   GB/T 31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
   GB/T 31241-2014 　 《 便攜式電子產品用鋰離子電池和電池組安全要求》
   UN38.3 《聯合國危險物品運輸試驗和標準手冊》
   IEC62133 《由電芯組成的電池（組）以及運用于便攜式設備的安全要求》
   UL 1642:2012 《鋰電池標準》

五、短路控制柜技術參數：
   1、設備外形尺寸：500x500x1000mm（寬x深x高）；
   2、外箱材質：厚1.5mm 冷軋鋼板板烤漆處理；
   3、溫度采集范圍：RT-1000℃；
   4、溫度采集通道：1通道；
   5、溫度顯示精度：±0.5℃；
   6、電壓采集范圍：0-100V；
   7、電壓采集通道：1通道；
   8、電壓顯示精度：±0.5％；
   9、最大短路電流：1000A；
  10、電流采集通道：1通道；
  11、電流顯示精度：±0.5％；
  12、裝置回路內阻：80±20mΩ；
  13、設備移動：設備底部有四個萬向腳輪，可自由移動；
  14、設備重量：30Kg
  15、電源：AC220V；
  16、功率：200W；

六、溫控箱技術參數：
   1、內箱尺寸：400x400x400mm（寬x深x高）
   2、外箱尺寸：730x550x570mm（寬x深x高）
   3、溫度范圍：RT-200℃
   4、溫度分辨率：0.1℃
   5、溫度穩定度：±0.5℃
   6、溫度均勻度：≤0.5℃
   7、內箱材質：不銹鋼板
   8、外箱材質：冷軋鋼板烤漆
   9、保溫材質：高效壓縮玻璃棉
  10、載物托盤：2個
  11、定時范圍：1-99H99
  12、容積：80L
  13、重量：40Kg
  14、電源：AC220V
  15、功率：1.5KW

七、設備安裝環境：
   1、環境溫度：0-50℃；
   2、相對濕度：45-85%RH；
   3、大氣壓力：86～106KPa；
   4、無陽光直接照射或其它熱源直接輻射；
   5、周圍無強烈振動；

八、設備主要配件清單：
             名稱                          品牌                                產地
           溫控表                        國產                                中國
        超溫保護器                    國產                                中國
           發熱管                        順德                                東莞
           熱電偶                      貝爾美                              深圳
            電機                          聯正                                東莞
          7寸風輪                      聯正                                東莞
           計時器                     歐姆龍                              上海
           電流表                       泰發                                浙江
           電壓表                       泰發　                            浙江
           溫度表                       欣拓                                浙江
           分流器                       泰倫                                浙江
           接觸器                       自制                                東莞
             氣缸                        星辰                                浙江
           電磁閥                     亞德客                              臺灣
           調壓閥                     亞德客                              臺灣
        35平方端子                  一佳                               上海
           照明燈                    三雄極光                           廣東
           排風扇                     佳力風                             杭州
       其他電器元件                 國產                              中國

九、設備配置清單：
   1、試驗機主機： 1臺
   2、電池置物架： 1套
   3、使用說明書： 1份
   4、控制器說明書： 1份

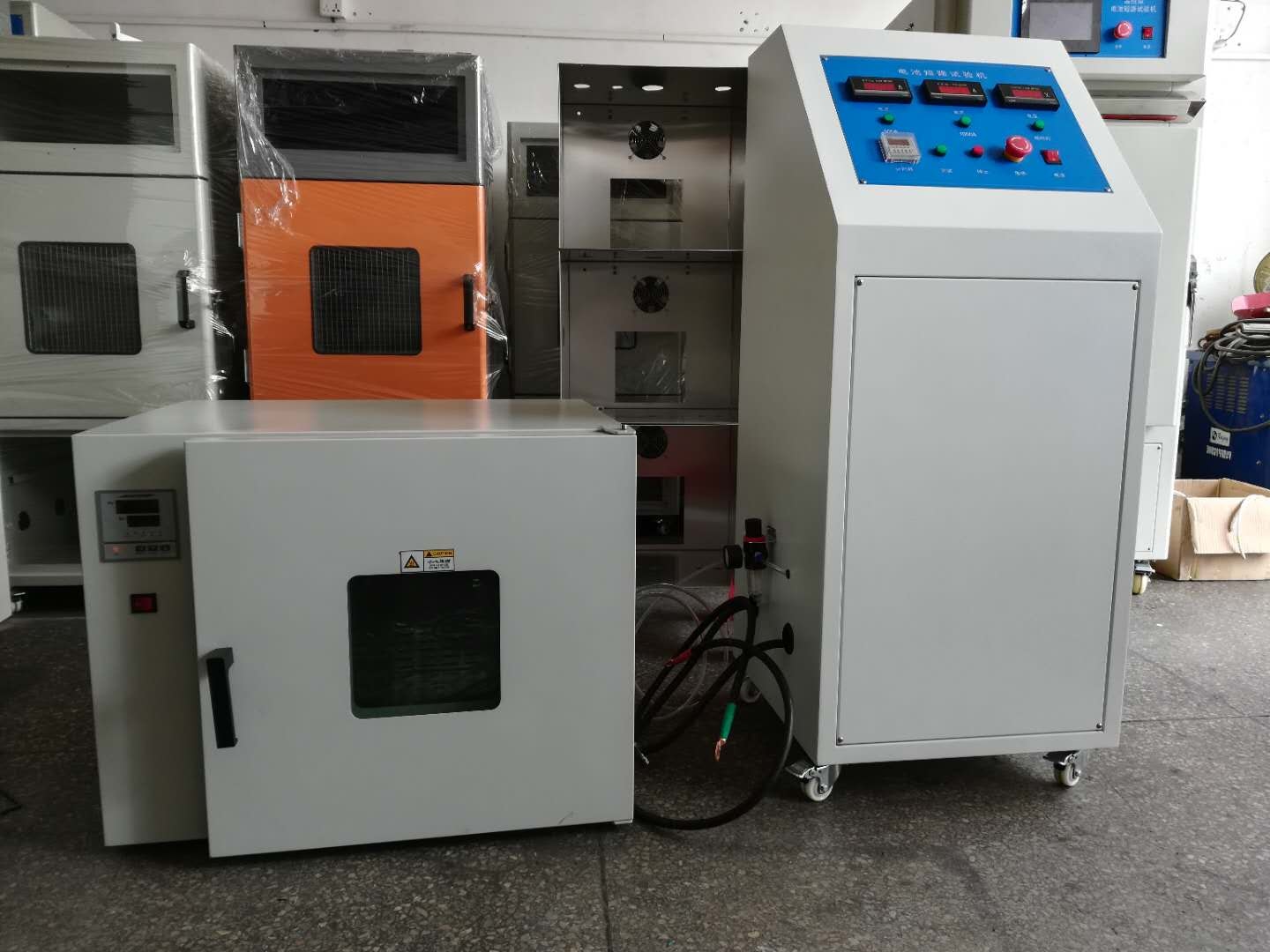

十、設備參考圖片：
